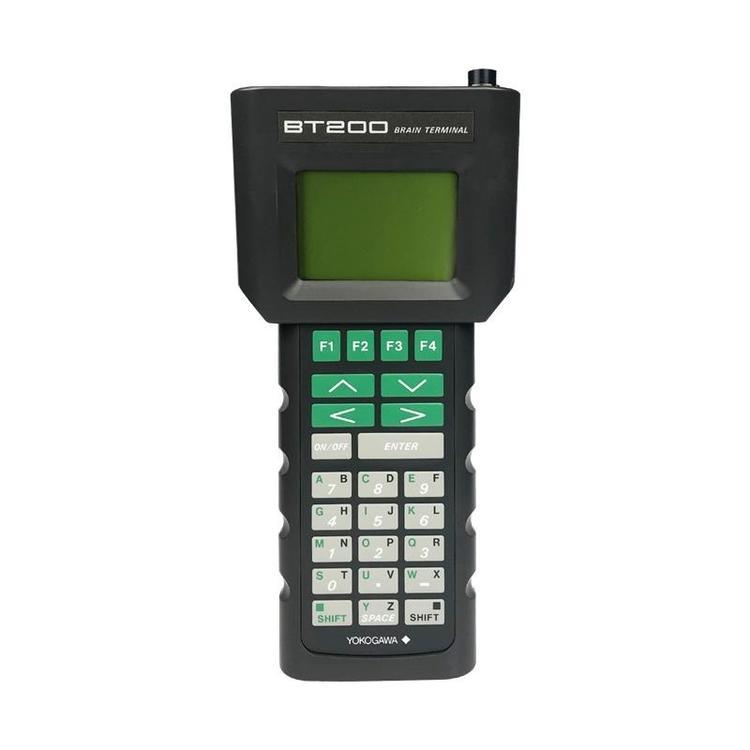

横河BT200手操器手持智能终端是一种便携式的终端，它与采用BRAIN通信协议的仪表仪器使用，对其进行设定，更改，显示和打印参数（如牌号，输出方式，范围等），它与可监控输入/输出值和自诊断结果，设定恒定电流的输出和零。当系统开动或维持操作时只要把BT200接在4-20mA通信信号线上或把它接在ESC（信号通信卡）上提供的接口上，就可使用BT200。现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中**使用的标准4~20mA模拟通信。EJA系列提供两种现场总线模式，FOUNDATION?现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

　　横河BT200手操器操作注意事项

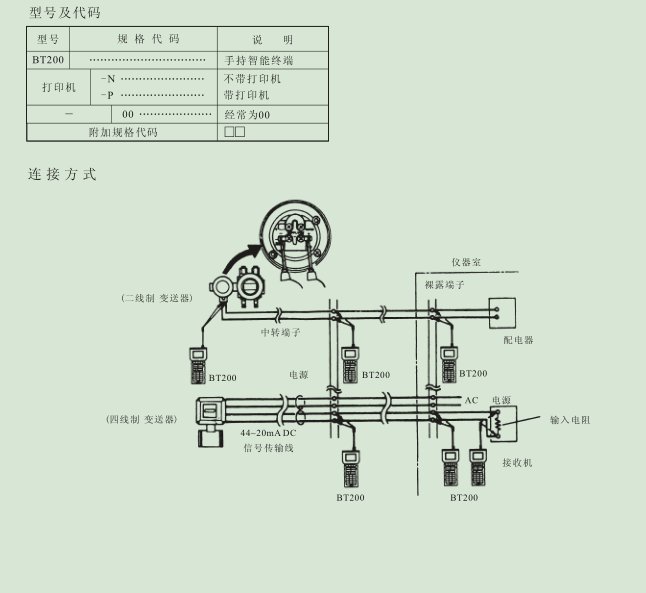

　　连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。

　　在线通讯条件：回路电阻=R+2RC=250~600Ω 回路电容=0.22μF（大值）?

　　基本技术规格

　　适用的产品: YEWFLO E 型，ADMAG AE，ADMAG AM，ADMAG SE，ADMAG CA，Dpharp，YT200 等。

　　通信信号的连接: 电缆，长 1.1 m.

　　通信线: 长度: 2 km.

　　负载电阻: 250 ~ 600 Ω ( 包括电缆电阻 )

　　负载电容: 0.22 μF 以下

　　负载电感: 3.3 mH 以下

　　与电源线的间距: 15 cm 以上 ( 避免平行接线 )

　　显示: LCD 点阵，21个字符×8行

　　控制: 触摸开关 ( 4 个功能键，20 个操作键，一个电源开关 )

　　打印: ( BT200 - P00 ): 热敏式打印

　　电源: 5 节 1.5 V 碱性干电池.

　　尺寸: BT200 - N00 228×110×51 mm

　　BT200 - P00 321×110×61 mm

　　重量: BT200 - N00 510 g

　　BT200 - P00 700 g

　　横河EJA手操器选型手册
